TIMONERIA IDRAULICA ULTRAFLEX PER MOTORI FUORIBORDO FINO A 175 HP

timonerie e cavi
cavi e timonerie
timonerie idrauliche ed accessori

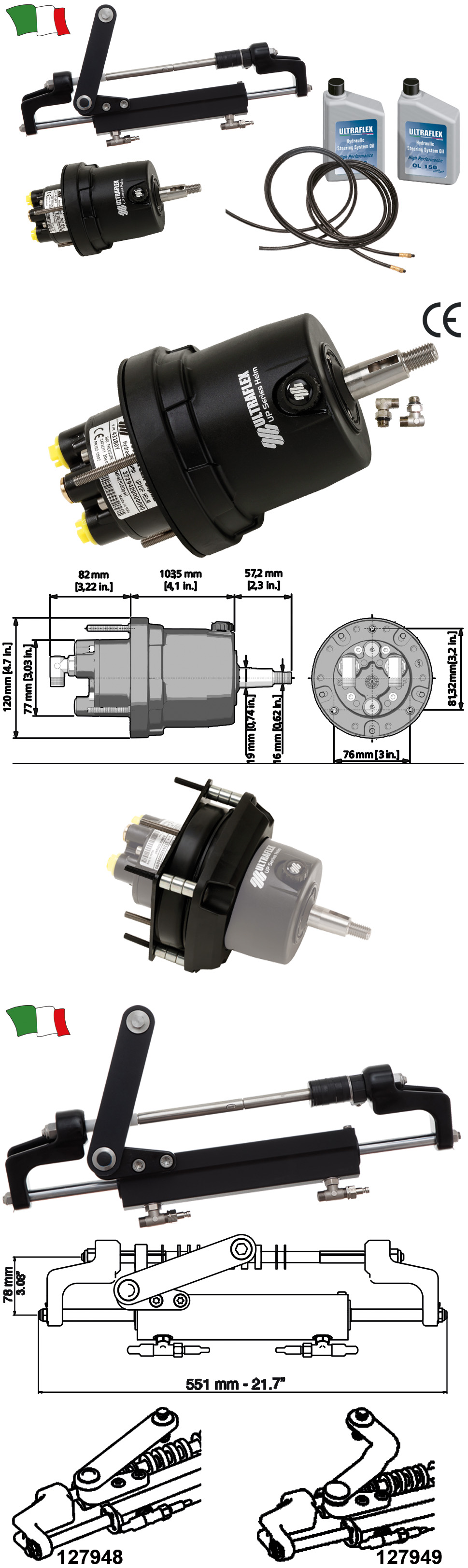

KIT HYTECH-OBF

Kit completo HYTECH-OBF composto da:
• Pompa UP20F art. 127946
• Cilindro idraulico a montaggio frontale art. 127948
• Olio idraulico 2 litri art. 439281
• Kit raccordi
Disponibile in tre versioni:
• Art. 127944 il kit non comprende i tubi flessibili ed il volante.
Utilizza tubi flessibili raccordati KIT OB:
vedi art. 128040 - 128052.
• Art. 127944/6 il kit comprende 2 tubi flessibili da 6 metri raccordati ad una estremità e due raccordi da montare alla lunghezza desiderata, non comprende il volante.
• Art. 127944/9 il kit comprende 2 tubi flessibili da 9 metri raccordati ad una estremità e due raccordi da montare alla lunghezza desiderata, non comprende il volante.

Kit HYTECH-OBF senza tubi	Kit HYTECH-OBF con OB/M60 Lunghezza tubi 6 m	Kit HYTECH-OBF con OB/M90 Lunghezza tubi 9 m
127944	127944/6	127944/9

POMPA IDRAULICA ULTRAFLEX UP20F

Caratteristiche Tecniche
Montaggio	frontale
Montaggio	semi-incasso con X64 (art.127954)
Portata/giro	20 cc - 1.2 cu.in
Numero pistoni	5
Giri volante	4,7
Diametro max volante	508 mm - 20"
Peso	3,6 Kg

127946	Questa pompa risponde a tutte le direttive 94/25 CE e ISO 10592. E' intercambiabile con le equivalenti Hydraflex e Teleflex Seastar. - Realizzata con le più moderne tecnologie e costruita con materiale composito resistente alla corrosione. - Dotata di valvola di non-ritorno che impedisce la reversibilità - Valvola di protezione alle sovrapressioni integrata tarata a 50 bar - 700 PSI - Completa di raccordi a gomito per tubo da 3/8” (9,5 mm). - Utilizza tubi flessibili raccordati KIT OB: vedi art. 128040 - 128052.

KIT MONTAGGIO POMPA

127947F	Kit flangia quadra X74 per montaggio a semi-incasso della pompa Ultraflex UP20F.

CILINDRO IDRAULICO ULTRAFLEX

Cilindro a montaggio frontale per motori fuoribordo.
• Cilindro dotato di boccole antigrippaggio dell’asta all’interno del tubo per tilt
• Bilanciato: uguale numero di giri da mezza corsa a fine corsa.
• Utilizza tubi flessibili raccordati KIT OB: ns. art. da 128040 a 128052.
Il cilindro UC95-OBF viene fornito in 2 versioni a seconda del tipo di motore
(vedi specifiche tabella UC95)

Caratteristiche Tecniche
Potenza massima installabile	175 HP
Volume	94 cc
Spinta	278 Kg
Velocità massima	48 nodi
Diametro interno	30 mm
Corsa	186 mm
Raccordi	3/8" (9,5 mm)

127948	Cilindro modello: UC95-OBF/1. Non adatto a motori Honda 115-130 HP e Mercury OPTIMAX 75-90-115-125 HP.
127949	Cilindro modello: UC95-OBF/3. Stesse caratteristiche dell’art.127948 ma adatto per motori Honda 115-130 HP e Mercury OPTIMAX 75-90-115-125 HP.
